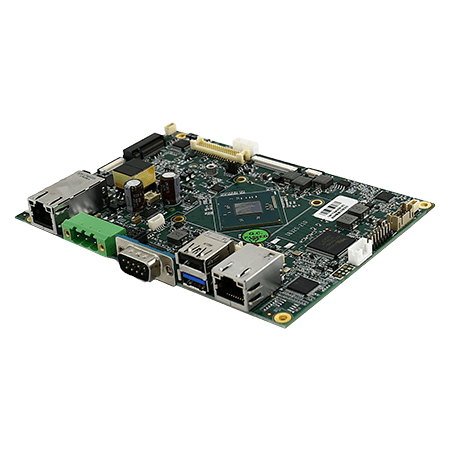

IB32S
Ordenador Monoplaca Intel® Celeron® N2930 x86 de 3,5 pulgadas

Winmate IB32S es un ordenador de placa única x86 Intel® Celeron® N2930 de 3,5 pulgadas diseñado para el diseño de equipos OEM, control integrado y automatización industrial. Este producto ayuda a los compradores industriales, fabricantes de equipos originales (OEM) e integradores de sistemas a seleccionar una solución Winmate fiable para entornos resistentes, integrados o de misión crítica en los que el rendimiento, la durabilidad y la disponibilidad a lo largo de un ciclo de vida prolongado son fundamentales. Ideal para: El IB32S es ideal para el diseño de equipos OEM, el control integrado y la automatización industrial, especialmente cuando los equipos necesitan una integración de hardware estable, un funcionamiento sobre el terreno fiable y un proveedor con experiencia en informática industrial. Especificaciones clave: Entre las características más destacadas del producto se incluyen el formato de 3,5” (146 mm x 102 mm / 5,7 x 4 pulgadas), Intel® Celeron® Bay Trail-M N2930, placa base integrada, memoria del sistema DDR3L 1600, SO-DIMM de hasta 8 GB, motor gráfico Intel® HD Graphics, 2 puertos Gigabit LAN, uno con función PoE, 1 puerto USB 3.0, 1 puerto USB 2.0 y 1 puerto RS232/422/485. Intención de búsqueda SEO: Este contenido está optimizado para usuarios que buscan IB32S, Winmate IB32S, placa industrial integrada Winmate, placa industrial integrada, placa industrial integrada de 3,5 pulgadas e Intel® Celeron® N2930, así como para consultas con intención de compra relacionadas con hardware Winmate de grado industrial, informática resistente, sistemas integrados y soluciones de productos listas para su aplicación.

CARACTERÍSTICAS PRINCIPALES

Factor de forma de 3,5” (146 mm x 102 mm / 5,7 x 4 pulgadas)
Intel® Celeron® Bay Trail-M N2930, placa base integrada
Memoria del sistema DDR3L 1600, SO-DIMM Máx. 8 GB
Motor de gráficos Intel® HD
2 x Giga LAN, uno con función PoE
1 USB 3.0, 1 USB 2.0, 1 RS232/422/485
Computadora de placa única de 3,5 pulgadas.

CERTIFICATIONS

FICHA TÉCNICA RECURSOS

AÑADIR A LA CONSULTA

AÑADIR PARA COMPARAR

IB32S

Ordenador Monoplaca Intel® Celeron® N2930 x86 de 3,5 pulgadas

Resumen Especificación Accesorios Preguntas Frecuentes del Producto

Placa integrada Winmate x86 IB32S con el máximo rendimiento

CPU de alto rendimiento diseñada para sistemas integrados

SBC Winmate con formato de 3,5 pulgadas que se ofrece con procesadores Intel® para ofrecer un alto rendimiento y un bajo consumo de energía.

Placa integrada Winmate x86 IB32S con abundantes puertos de E/S

Preparadas para entornos desafiantes

Las SBC con formato Winmate de 3,5 pulgadas están diseñadas para que sean fáciles de instalar, acceder y mantener. Las SBC con formato Winmate de 3,5 pulgadas tienen una amplia gama de compatibilidad de E/S, todas ellas ubicadas en la parte frontal o superior de la PC.

Placa integrada Winmate x86 IB32S con formato compacto

Ordenador monoplaca de tamaño pequeño totalmente integrado

La limitación de espacio es una de las restricciones que se observan comúnmente en el entorno industrial actual. La serie SBC con factor de forma Winmate de 3,5 pulgadas ofrece un diseño del tamaño de la palma de la mano para satisfacer los requisitos de espacio y viene con interfaces de E/S básicas adecuadas para diversas aplicaciones.

Placa integrada Winmate x86 IB32S con diagnóstico en tiempo real

Obtenga el estado de los equipos clave en tiempo real

Con los dispositivos de detección conectados a la nube, el estado del equipo se puede devolver automáticamente a la plataforma en la nube y al sitio de control para el monitoreo en tiempo real del estado operativo.

System Specification

Processor

Intel Celeron N2930 1.83GHz (up to 2.16GHz)

Memory

4GB(Default) (Default)
8GB (Optional)

Storage

128GB SSD(Default) (Default)
256GB SSD (Optional)
512GB SSD (Optional)

Ethernet controller

2 x Intel® Ethernet Controller

Operating System

Windows 10 IoT Enterprise (64 bit) (Optional)
Linux Ubuntu 20.04 (Optional)

WLAN

Support (Optional)

IO Ports

USB Port

1 x USB3.2 Gen1x1 (Type-A)
1 x USB2.0 (Type-A)

Serial Port

1 x RS232/422/485 (Default RS232)

LAN

2 x Giga LAN RJ45 Connector, One with PoE(PD, 802.3at)(Optional)

Video

1 x VGA (Optional)

Expansion Port

1 x M.2 2242 B-key Slot (for SATA II SSD)
1 x M.2 2230 E-Key Slot (for Wi-Fi module)

Power Input

1 x 12V DC, 3-Pin Terminal Block

Internal IO Ports

Power input

1 x 3pin Terminal Block

Power output

1 x 2pin(1x2) red wafer for 5V DC out

USB

1 x 8pin(2x4) for 2 x USB 2.0
1 x 4pin(1x4) for 1 x USB 2.0
1 x FPC connector(CN8) for touch screen

UART

1 x 6pin(1x6) for UART

Display

1 x 40pin DF13 connector Co-lay for LVDS and eDP (Default)
2 x 40pin FPC connector Co-lay for LVDS(CON3, CON4) (Optional)
1 x 10pin FFC connector for VGA (Optional)

Backlight

1 x 7pin(1x7) for panel backlight

DIDO

1 x 14pin(2x7) for Digital input/output

1 x 5pin(1x5) MCU debug port

OSD

1 x 10pin(2x5) for OSD control

Speaker

2 x 2pin(1x2) for Speaker

Backup battery

1 x 2pin(1x2) for RTC battery

Audio

1 x 4pin(1x4) for Digital Mic

BIOS debug

1 x 20pin(2x10) for LPC debug

Certification

CE, FCC

Mechanical

Dimension

146 x 102 mm

Environment

Operating Humidity

10% to 95% RH, Non-Condensing

Operating Temperature

0°C to 60°C

Storage Temperature

-40°C to 70°C

Accessory

1 x Installation Guide

Optional Accessory

1 x SATA cable (94H007Z070K0) (Optional)
1 x SATA Power cable (94HE08Z150E0) (Optional)
1 x COM cable (94G309E100E1) (Optional)
1 x 2-Port USB 2.0 Type A cable (94E808E080K0) (Optional)
1 x 12V 84W Adapter (922D084W12V1) (Optional)
1 x Power cord (Varies by country) (Optional)
1 x CPU Heatspreader (98K000A000N2) (Optional)
1 x Membrane (98K000A000N1) (Optional)
2 x Speaker (612620000007) (Optional)

Power

Power Rating

12V DC

POE

PoE (PD): follows IEEE 802.3at (25 W)

OPTIONAL ACCESSORIES

SATA Signal

Model Name: MBK-SATA20

Part Number: 94H007Z070K0

Quantity: 1

Comport Cable

Model Name: MBK-D9M180

Part Number: 94G309E100E1

Quantity :1 (For 3.5" Embedded Board)
Quantity :2 (For Mini-ITX Embedded Board)

Power Cord

Model Name: AC3p-M-AC3p

Part Number: Varies by country

Quantity: 1

Membrane

Model Name: MBK-CVTSGTMB30

Part Number: 98K000A000N1

Quantity: 1

Speaker

Model Name: MBK-TSPK40

Part Number: 612620000007

Quantity: 2

USB Cable

Model Name: MBK-USBTA25

Part Number: 94E808E080K0

Quantity: 1

CPU Heatspreader

Model Name: MBK-HS35-A

Part Number: 98K000A000N2

Dimension: 115x70x34.1mm
Quantity: 1

SATA Power

Model Name: MBK-SATA15P

Part Number: 94HE08Z150E0

Quantity: 1

Adapter

Model Name: EA10951C-N39

Part Number: 922D084W12V1

2.5φ connector
100-240V AC to 12V 84W DC

¿Para qué aplicaciones industriales embebidas se utiliza la plataforma computadora de placa única Winmate IB32S?
El ordenador de placa única Winmate IB32S está diseñado para controladores industriales básicos, integración en paneles y sistemas embebidos compactos que requieren una arquitectura sencilla y probada. En la planificación de productos de Winmate, la selección de la placa suele basarse en el diseño completo del sistema y no solo en el tamaño de la placa. Por ello, esta plataforma debe evaluarse junto con el espacio de instalación, los requisitos de interfaces y las necesidades de servicio a largo plazo.
¿Qué procesador utiliza la IB32S ordenador de placa única?
La IB32S ordenador de placa única utiliza Intel® Celeron® N2930 processor y ofrece una plataforma compacta para cargas de trabajo embebidas e industriales. La configuración final debe validarse según el objetivo de rendimiento, el diseño térmico y el entorno operativo.
¿Por qué es importante el factor de forma de la IB32S ordenador de placa única en el diseño del sistema?
En la planificación de producto de Winmate, el factor de forma describe el dimensiones físicas, el patrón de montaje y la estructura de expansión de la placa. En la IB32S ordenador de placa única, esto afecta directamente al diseño mecánico, el enrutamiento de I/O, la refrigeración y el mantenimiento.
¿Cuánta memoria admite la IB32S ordenador de placa única?
La IB32S ordenador de placa única admite DDR3L 1600 SO-DIMM memoria hasta 8GB. La memoria debe dimensionarse según la carga real, especialmente en multitarea, análisis en el edge, gráficos o procesos de control intensivos en datos.
¿Qué opciones de almacenamiento están disponibles en la IB32S ordenador de placa única?
La IB32S ordenador de placa única admite official storage configurations hasta 512GB y an M.2 2242 B-Key slot for SATA II SSD. En proyectos industriales se deben evaluar velocidad de arranque, registro de datos, acceso de mantenimiento y la necesidad de NVMe rápido más capacidad adicional.
¿Qué funciones de red ofrece la IB32S ordenador de placa única?
La IB32S ordenador de placa única proporciona doble LAN Gigabit, con un puerto compatible con PoE opcional según IEEE 802.3at. En despliegues industriales, la red afecta a la arquitectura del sistema, el cableado y la integración con dispositivos de campo.
¿Qué opciones de pantalla e I/O admite la IB32S ordenador de placa única?
La IB32S ordenador de placa única admite opcional VGA y LVDS interno LVDS y eDP display connectivity, junto con I/O embebidas prácticas para integración industrial. Esto facilita la compatibilidad mecánica, el enrutamiento de señales de pantalla y la integración de periféricos.
¿La IB32S ordenador de placa única admite expansión o integración inalámbrica?
Sí. La IB32S ordenador de placa única admite an M.2 2230 E-Key slot for opcional Wi-Fi modules. En sistemas industriales compactos, la expansión debe equilibrar espacio de instalación, margen térmico y futuras actualizaciones.
¿Qué sistemas operativos, entrada de alimentación y protección de plataforma ofrece la IB32S ordenador de placa única?
La IB32S ordenador de placa única admite Windows 10 IoT Enterprise y Ubuntu 20.04 y uses entrada de 12V DC. La selección debe considerar estabilidad de alimentación, diseño térmico, seguridad y el ecosistema de periféricos.
¿La IB32S ordenador de placa única es adecuada para entornos industriales?
Sí. La IB32S ordenador de placa única está especificada para temperatura de operación de 0°C a 60°C, temperatura de almacenamiento de -40°C a 70°C, humedad de 10% a 95% sin condensación, y conformidad CE/FCC. La integración debe validarse a nivel de sistema considerando dimensiones de placa, puntos de montaje, holgura de I/O, entrada de alimentación y espacio de refrigeración.

Winmate industrial grade 3.5 inch single board computer with 7th Generation Intel Core Kaby Lake CPU Winmate releases industrial grade 3.5 inch single board featuring the Embedded motherboard with Intel® 7th Generation CPUs. No matter your Panel PC application, Winmate has your high-performance needs covered – with Open Frame, Chassis, IP65/NEMA 4, and Panel Mount Panel PC options. This performance update allows for the fastest processing with blazing fast speeds for even the heaviest users. • 7th Gen. Intel® Processor • Intel® HD Graphics 630 • Intel® C236 Chipset • Insyde BIOS • Up to 32GB of DDR4-2400 SO-DIMM RAM • M.2 SSD / 2.5” HDD Slot • Windows 10 IoT Enterprise Thank you for choosing the IB32S 3.5” Embedded motherboard . This 3.5” Embedded motherboard is integrated with Intel® Celeron® Bay Trail-M N2930, 1.83 GHz which offers a high performance computing platform with low power consumption. The Winmate 3.5 inch single board computer supports 204-pin SO-DIMM DDR3L at speeds of 1333/1600 MHz, up to 8GB. There is an advanced full set of I/O ports including one USB 3.0, one USB 2.0, two LAN ports and audio jack for microphone. The 3.5 inch single board computer is designed in 3.5” form factor and measures 146mm x 102mm. Winmate provides an extensive profile of excellent quality, long life and competitive motherboards from little Mini-STX approximately full-size ATX form factor. They supply the very best technical needs for various applications of different vertical markets like Industrial Automation, POS/POI, KIOSK, Digital Signage, Medical, Casino Gaming, Video Surveillance or Transportation. Winmate motherboards support latest cpus as well as chipset systems and also use innovative technology components. They generate an accessibility of approximately 7 years from the launch date, based on embedded vital components. The Intel® Celeron® N2930 x86 3.5” Single Board Computer is a powerful and versatile computing device that is ideal for a wide range of industrial and embedded applications. Measuring 146mm x 102mm (5.7 x 4 inches), this 3.5” form factor board is compact and easy to integrate into a variety of systems. One of the key features of this single board computer is its system memory DDR3L 1600 SO-DIMM, which supports up to 8GB of memory. This provides ample memory for running applications and multitasking. The Intel® HD Graphics Engine embedded on this SBC provides reliable and efficient performance for demanding graphics applications. It features excellent visual quality and clarity, making it an ideal choice for graphic-intensive applications. This single board computer also features 2 x Giga LAN, one with PoE function, which provides high-speed connectivity options for a variety of devices. It also features 1 x USB 3.0, 1 x USB 2.0, and 1 x RS232/422/485 ports, providing ample connectivity options for a variety of peripherals and devices. Overall, the Intel® Celeron® N2930 x86 3.5” Single Board Computer is a powerful and reliable computing device that is ideal for a wide range of industrial and embedded applications. Its compact size, high-speed connectivity options, and efficient design make it an excellent choice for organizations that need a flexible and versatile computing solution for their embedded systems.
