IBDRW100-EL
CARACTERÍSTICAS PRINCIPALES
- Diseño de carril DIN para aplicaciones de automatización industrial.
- Procesador Intel® Celeron® N6211 integrado (caché de 1,5 M, hasta 3,0 GHz)
- 1 memoria SO-DIMM DDR4, hasta 16 GB
- 1 x comunicación RS232/ 422/ 485, selección a través de BIOS
- 4 x Giga LAN, 3 x USB 3.2 Gen, 2 x 1 x USB 2.0, 1 x VGA
- 1 x salida de línea, 1 x entrada de línea, 1 x entrada de micrófono, 1 x conector de alimentación
- Gabinete aerodinámico y sin ventilador para una disipación de calor altamente eficiente
- Certificación AWS IoT Greengrass
CSA" title="CSA
FCC" title="FCC
CE" title="CE
CERTIFICATIONS
IBDRW100-EL

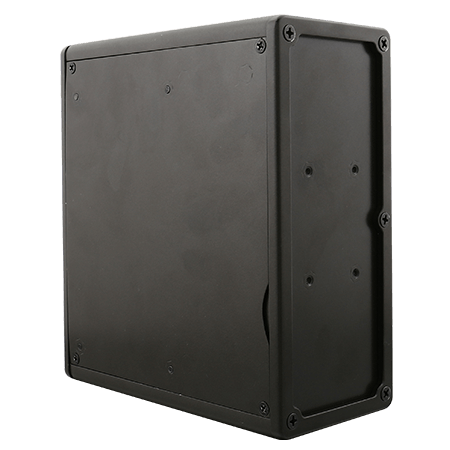

PC Intel® Celeron® N6211 con caja de riel DIN
Product Details
Alta eficiencia y rendimiento
IBDRW100-EL, una incorporación reciente a la serie de PC integrados Winmate, está equipado con un procesador Intel® Celeron® para ofrecer el rendimiento óptimo para aplicaciones industriales críticas.
Diseño de disipación de calor eficiente
El IBDRW100-EL es resistente y cuenta con amplios rangos de temperatura y voltaje de funcionamiento, lo que lo hace lo suficientemente resistente para adaptarse a diferentes entornos industriales.
Diseñado para aplicaciones de automatización industrial
Las PC integradas con riel DIN están diseñadas específicamente para aplicaciones de automatización industrial y visión artificial, y son fáciles de instalar, acceder y mantener. La PC integrada IBDRW100-EL tiene una amplia gama de compatibilidad de E/S. Se puede conectar a varias cámaras y sensores, sistemas de control, salida de pantalla, etc.
Specification
Processor
Intel® Celeron® N6211 (up to 3.0GHz)
Memory
4GB(Default) (Default)
8GB (Optional)
Storage
128GB SSD(Default) (Default)
256GB SSD (Optional)
512GB SSD (Optional)
1TB (Optional)
2TB
1 x SATA III for 2.5" SSD/HDD (Optional)
Ethernet controller
4 x Intel® Ethernet Controller
Security
TPM 2.0
Operating System
Windows 11 IoT Enterprise (64 bit) (Optional)
Windows 11 Pro 64 bit (Optional)
Windows 10 IoT Enterprise (64 bit) (Optional)
Linux Ubuntu 22.04 (Optional)
WLAN
Support (Optional)
BT
Support (Optional)
Expansion Port
1 x M.2 2230 E-key (for Wi-Fi)
1 x M.2 2242 B-key Slot (for SSD)
Dimension
139 x 65.4 x 152 mm
Weight
1.5 kg
Mounting
Din-Rail mount
Enclosure
Aluminum Housing
Cooling System
Fanless Design
Operating Humidity
10% to 90% RH, Non-Condensing
Operating Temperature
-20°C to 60°C
Storage Temperature
-40°C to 70°C
Shock
(Default)
MIL-STD-810H Method 516.8 Procedure I (Optional)
Vibration
MIL-STD-810H Method 514.8 Procedure I
Certification
CE, FCC, IC
UL/CSA 62368-1
AWS loT Greengrass Certified
USB Port
3 x USB3.2 Gen2x1 (Type-A)
1 x USB2.0 (Type-A)
Serial Port
1 x RS232/422/485 DB9 connector (Default RS232)
1 x Isolated RS422/485 DB9 connector (Default RS422)
LAN
4 x 2.5 Giga LAN RJ45 Connector
Video
1 x VGA DB15 connector
Audio
Mic in
Line in
Line out
Expansion Port
1 x M.2 2242 B-key Slot (for SATA III SSD)
1 x M.2 2230 E-key (for Wi-Fi module)
Indicator
1 x LED Indicator for power
1 x LED Indicator for storage
DIDO
1 x Isolated 5V 9-in/9-out DIO with 20-Pin Terminal block (Default)
1 x Isolated 30V 9-in/8-out DIO with 20-Pin Terminal block (Optional)
1 x Isolated 30V 10-in/7-out DIO with 20-Pin Terminal block (Optional)
1 x Isolated 30V 11-in/6-out DIO with 20-Pin Terminal block (Optional)
1 x Isolated 30V 12-in/5-out DIO with 20-Pin Terminal block (Optional)
Power Input
1 x Isolated 9~36V DC with 3-Pin Terminal Block
Button
1 x Reset Button
Accessory
1 x 100~240V AC to DC Adapter
1 x Power Cord
2 x Terminal Block 10 pin connector for DIDO
1 x Open Wire Cable
1 x Terminal Block 3 pin to 2.5Ø Female Adapter Cable
1 x Din Rail Mounting kits
Power Rating
9V to 36V DC
Adapter
12V 84W
Product FAQs
¿Qué significa el sufijo «-EL»?
«-EL» significa «Entry Level» (nivel básico) o «Economy» (económico). Este modelo es una versión rentable de la serie IBDRW100, optimizada para tareas industriales básicas sin funciones innecesarias.
¿Qué procesador utiliza el IBDRW100-EL?
Utiliza el fiable procesador Intel® Celeron® N2930 (Bay Trail). Aunque se trata de una arquitectura más antigua, es extremadamente eficiente en cuanto a consumo energético (7,5 W) y se utiliza ampliamente por su estabilidad y compatibilidad con versiones anteriores.
¿Por qué elegiría hoy este modelo más antiguo?
Por su coste y su compatibilidad con Windows 7. Si su aplicación es un simple registro de datos o una conversión de protocolo, no necesita una costosa CPU i5. Además, este modelo es compatible con sistemas operativos heredados que los PC más nuevos no admiten.
¿Es compatible de forma nativa con Windows 7?
Sí. Es compatible con Windows Embedded Standard 7 (WS7P) y Windows 7 Pro. Esta es una característica crucial para mantener sistemas industriales más antiguos que aún no han migrado a Windows 10/11.
¿El funcionamiento es silencioso?
Sí. La CPU de bajo consumo genera muy poco calor, lo que permite un funcionamiento completamente sin ventilador y silencioso. Es adecuado para entornos sensibles al ruido, como laboratorios o salas de control silenciosas.
¿Cuál es la capacidad de memoria estándar?
Normalmente viene con 4 GB de RAM DDR3L. Para las tareas ligeras y el sistema operativo (Win7/Linux) para los que está diseñada esta unidad, 4 GB son suficientes para un funcionamiento fluido.
¿Qué medio de almacenamiento utiliza?
Es compatible con SSD mSATA. Son compactos, resistentes a las vibraciones y rentables, lo que encaja perfectamente con el posicionamiento «económico» del dispositivo.
¿Cuál es su aplicación principal?
Pasarelas de protocolo (por ejemplo, conversión de Modbus a MQTT) y recopiladores de datos sencillos. Actúa como puente entre las máquinas de la fábrica y la red.
¿Es fácil de instalar?
Cuenta con un soporte para carril DIN integrado en el chasis trasero. Se puede acoplar al carril en cuestión de segundos sin necesidad de herramientas.
¿Soporta temperaturas industriales?
Sí. A pesar de ser un modelo económico, está fabricado según los estándares industriales y soporta un rango de temperatura de funcionamiento de -20 °C a 60 °C.
