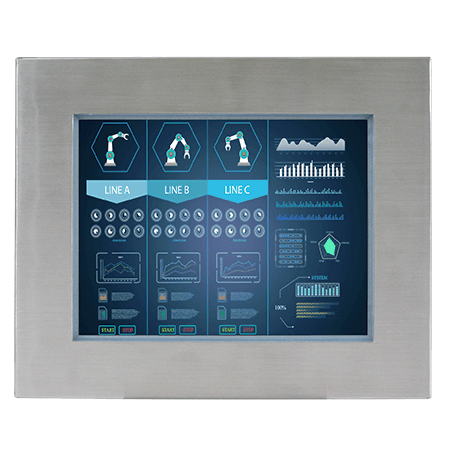

R10L100-65T2
Pantalla de chasis resistivo de acero inoxidable IP65 de 10,4 pulgadas
CARACTERÍSTICAS PRINCIPALES
- 10,4 pulgadas, 1024 x 768
- Soporte montaje VESA/YOKE
- Chasis
- Carcasa inoxidable SUS 316 / AISI 316
- Totalmente IP65 a prueba de agua y polvo
- Unión óptica (opcional)
IP65" title="IP65
FCC" title="FCC
CE" title="CE
CERTIFICATIONS
R10L100-65T2
Pantalla de chasis resistivo de acero inoxidable IP65 de 10,4 pulgadas
Product Details
Resistente al polvo y al agua
La pantalla cumple con la resistencia al agua y al polvo IP65 para procesos de limpieza regulares y estrictos estándares de higiene en las industrias de alimentos, bebidas y farmacéutica.
Puertos de E/S completos
Al contar con una variedad de puertos en estas pantallas, los conectores con tapas protectoras son impermeables y están bien sujetos cuando no están en uso.
Tacto resistivo / Vidrio de protección opcional
La pantalla es altamente resistente a temperaturas frías, dedos mojados y condiciones de polvo. Además, el cristal protector sirve para proteger la pantalla contra objetos extraños punzantes, lo que significa que la pantalla sigue funcionando incluso con arañazos en la superficie.
Protección de cables y conectores completamente sellados
La protección IP65 significa que estas pantallas se pueden instalar en los entornos industriales más hostiles.
Calidad de imagen excepcional
El diseño sofisticado y atemporal, junto con la experiencia de Winmate en computadoras industriales y pantallas táctiles, no solo le ofrece un producto superior a un costo atractivo, sino que también le brinda una sensación de superioridad técnica y de futuro. Los módulos de visualización Winmate están perfectamente ensamblados en la sala limpia para facilitar su procesamiento posterior.
Puertos de visualización y personalización
Winmate ofrece una amplia gama de opciones de personalización para satisfacer sus requisitos, incluido el tamaño del producto, el logotipo del cliente, el brillo del panel LCD, el tratamiento de la superficie de la cubierta de vidrio, los puertos de pantalla y muchos más. El enchufe se selecciona según los diferentes estilos de cada país. Contacte con nuestro equipo para obtener más información.
Specification
Size
10.4 inches
Touch / Glass
Resistive Touch Screen (Optional)
Protection Glass Without Touch Function (Optional)
Resolution
1024x768
Panel Brightness
350.0 nits
Contrast Ratio
1000:1
View Angles
88,88,88,88
Display Color
16.2M Colors
Active Area
210.4x157.8 mm
Dimension
289 x 246 x 49.9 mm
Weight
3.81Kg
Mounting
VESA Mount
Yoke Mount
Enclosure
Stainless Housing
Cooling System
Fanless design
Operating Humidity
10% to 90% RH, Non-Condensing
Operating Temperature
0°C to 45°C
Storage Temperature
-20°C to 60°C
IP rating
IP65
Certification
CE, FCC
USB Port
1x M12 waterproof connector for touch screen control (Optional)
Serial Port
1 x M12 waterproof connector for touch screen control (Optional)
Video
1x M12 type connector for VGA input (Default)
1x waterproof DVI input (Optional)
1x waterproof connector for HDMI input (Optional)
Indicator
1 x LED Indicator for power
1 x LED Indicator for status
Power Input
1 x M12 waterproof connector for 12V DC
Button
1 x Power Button
1 x Adjust up button
1 x Adjust down button
1 x ESC (Auto) button
1 x OK (Menu) button
Accessory
100~240V AC to DC Adapter with waterproof connector
Power Cord
External VGA cable with waterproof connector
Waterproof caps
Manual
VESA screws
Optional Accessory
Yoke mount stand (Optional)
External HDMI cable with waterproof connector (Optional)
External DVI cable with waterproof connector (Optional)
External USB cable with waterproof connector for touchscreen control (Optional)
External RS232 cable with waterproof connector for touchscreen control (Optional)
Power Rating
12V DC (M12 type)
Product FAQs
¿Qué es el display industrial de acero inoxidable Winmate R10L100-65T2?
R10L100-65T2 es un display de chasis de acero inoxidable de 10.4 pulgadas con IP65. La parte frontal puede configurarse con toque resistivo opcional o con vidrio de protección sin función táctil. Es un monitor para un host externo, con tamaño de pantalla y formato de montaje seleccionados para instalaciones HMI industriales.
¿Puede utilizarse R10L100-65T2 en la aplicación «display compacto para controlador de proceso»?
Sí. R10L100-65T2 puede utilizarse en la aplicación «display compacto para controlador de proceso» y, controlado por un ordenador HMI conectado, mostrar el estado del equipo, alarmas e indicaciones para el operador. Su panel de 10.4 pulgadas y 1024x768 es adecuado para pantallas compactas de bombas, skids y estado del equipo. Este es solo un ejemplo entre otras aplicaciones industriales.
¿En qué otros puntos del flujo de trabajo industrial puede utilizarse R10L100-65T2?
R10L100-65T2 puede considerarse para manipulación de productos químicos, tratamiento de agua y producción con limpieza intensiva. Puede mostrar el estado del equipo, tendencias del proceso e instrucciones de mantenimiento. Los puntos de selección relevantes son la pantalla de 10.4 pulgadas, la carcasa IP65, la configuración de toque resistivo opcional o vidrio de protección sin función táctil y la posición de montaje; la exposición a productos químicos y los requisitos del sitio deben comprobarse a nivel de sistema.
¿Puede montarse R10L100-65T2 en una máquina de producción?
R10L100-65T2 admite montaje VESA y montaje con yugo. Verifique el soporte, la carga, el espacio para cables y el acceso para lavado en el equipo instalado.
¿Qué resolución de pantalla y brillo ofrece R10L100-65T2?
R10L100-65T2 utiliza un panel de 10.4 pulgadas, 1024x768 y 350 nits. Esto ayuda a dimensionar una estación HMI; evalúe la distancia de visualización, la luz ambiental y la densidad de información con el diseño real de la interfaz.
¿R10L100-65T2 es un display táctil o un monitor solo con vidrio de protección?
Para R10L100-65T2, el toque resistivo figura como opción, junto con una configuración de vidrio de protección sin función táctil. Especifique en el pedido la cubierta elegida y su cable de control táctil.
¿Qué significa el grado de protección IP65 para R10L100-65T2?
R10L100-65T2 indica protección IP65 para la configuración de carcasa especificada. Esto lo hace relevante para diseños con exposición a salpicaduras y polvo; el proceso de limpieza real, los conectores acoplados y la instalación deben comprobarse con el plano del modelo.
¿Qué ordenador host necesita R10L100-65T2 para ejecutar software HMI?
Un PC industrial o controlador independiente ejecuta el HMI y envía la señal de vídeo a R10L100-65T2; este display no ejecuta la aplicación por sí mismo. Si se selecciona la función táctil, conecte también al host la interfaz táctil especificada. Compruebe las conexiones de vídeo y táctiles solicitadas con el diseño del sistema.
¿Cuándo debería un integrador elegir el modelo R10L100-65T2 de 10.4 pulgadas?
Elija R10L100-65T2 para paneles de equipos compactos con unos pocos controles claramente identificados. Compruebe que la resolución nativa 1024x768 y toque resistivo opcional o vidrio de protección sin función táctil se adapten al diseño real del HMI y al método de entrada. Prevea la posición del soporte, el acceso a los cables y el espacio para limpieza antes de definir el tamaño de pantalla.
¿Qué deben confirmar los integradores antes de especificar R10L100-65T2 para una estación HMI industrial o un entorno de lavado?
Para R10L100-65T2, verifique en la página del producto y en la configuración solicitada el grado exacto de protección de la carcasa, la configuración táctil o de vidrio, el montaje, las conexiones de display, la entrada de alimentación y el procedimiento de limpieza. Confirme también que el host y los cables conectados sean adecuados para la estación final.
