W10IM3S-GCH2
Panel PC PCAP frontal IP65 serie GC ARM A53 G-WIN de 10,1 pulgadas
CARACTERÍSTICAS PRINCIPALES
- CPU ARM A53 de cuatro núcleos a 2,0 GHz
- Sistema de refrigeración sin ventilador y consumo de energía ultrabajo
- Frontal IP65 para protección contra agua y polvo
- Una superficie frontal realmente plana y fácil de limpiar con un diseño de borde a borde
- Muchas E/S, incluido 1 x Micro USB, 2 x USB 2.0; 1 RS232/422/485; 1 conector RJ45; 1 ranura para microSD; 1 Micro HDMI (opcional)
- Soporta sistema operativo Android o Linux
FCC" title="FCC
CE" title="CE
CERTIFICATIONS
W10IM3S-GCH2
Panel PC PCAP frontal IP65 serie GC ARM A53 G-WIN de 10,1 pulgadas
Product Details
Superficie plana exclusiva
El diseño elegante viene con una superficie completamente plana y un bisel de borde a borde. El mantenimiento y la limpieza ahora son más fáciles que nunca. Fácil de mantener y limpiar, para evitar que el agua o las gotas de líquido penetren en todas las aberturas del dispositivo. ¡No habrá más polvo obstruido en los bordes con la superficie completamente plana!
Operaciones en pantalla convenientes con PCAP Multi-Touch
Las HMI de Panel PC de la serie G-WIN GC ofrecen una experiencia táctil definitiva con una pantalla multitáctil capacitiva proyectada (PCAP). Esta tecnología permite disfrutar de cada toque y mejorar la comodidad de uso del dispositivo. Por lo tanto, ayuda a mejorar la experiencia general del cliente. ¡Disfrute de cada toque y de la comodidad de uso del dispositivo!
Compatible con el último sistema operativo Android
Las HMI para Panel PC de la serie G-WIN GC son compatibles con el último sistema operativo Android para su aplicación integrada exclusiva. Las opciones de integración de software que vienen con las plataformas Android abren amplias posibilidades de personalización. ¡Desarrolle su aplicación exclusiva con la HMI para Panel PC de la serie G-WIN GC de Winmate!

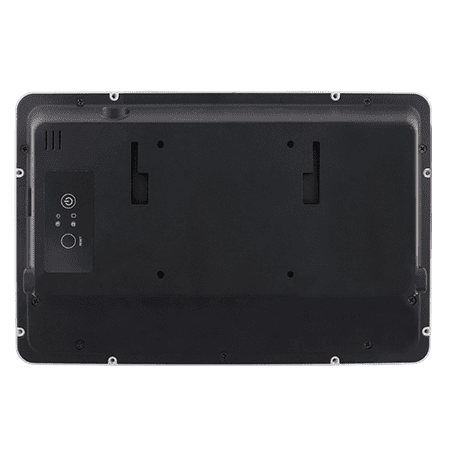

VESA Mount
The G-WIN GC Series Panel PC HMIs also comes with a VESA pattern for a wall, desk, and in-vehicle installation. Enable access to all of your I/O in high-traffic areas according to your specific requirements. Easy access to I/O terminals in all the industrial scenarios.
Protección contra el agua y el polvo
Según el modelo, las HMI de los Panel PC de la serie GC de G-WIN cuentan con resistencia frontal al agua y al polvo con clasificación IP65, adecuada para soportar los rigores de los entornos industriales.
Specification
Size
10.1 inches
Touch / Glass
Projected Capacitive Multi Touch Screen
Resolution
1280x800
Panel Brightness
350.0 nits
Contrast Ratio
800:1
View Angles
85,85,85,85
Active Area
216.96x135.6 mm
Processor
ARM A53 (Quad Core 2.0GHz)
Memory
4GB LPDDR4
Storage
eMMC: Onboard 32 GB
Operating System
Android 11 (Upgradeable to Android 13) (Default)
Linux Yocto 5.15.47 with QT 5.15 (Optional)
Linux Ubuntu Server 22.04 (Optional)
WLAN
Support (Optional)
BT
Support (Optional)
Dimension
262 x 172 x 40.2 mm
Cut out
249x158mm
Mounting
Panel mount
VESA mount
Enclosure
Plastic Front Bezel with Metal Back Cover
Cooling System
Fanless Design
Operating Humidity
10% to 90% RH, Non-Condensing
Operating Temperature
0°C to 50°C
Storage Temperature
-20°C to 60°C
Shock
MIL-STD-810H Method 516.8 Procedure I
Vibration
MIL-STD-810H Method 514.8 Procedure I
IP rating
Front IP65
Certification
CE, FCC
USB Port
2 x USB 2.0 Type A
1 x Micro USB 2.0 OTG
Serial Port
1 x RS232/422/485 (Default RS232)
LAN
1 x LAN 10/100/1000 Mbps
Video
1 x Micro HDMI Output (Optional)
Audio
1 x Speaker (Optional)
SD Card Slot
1 x Micro SD card slot (Max to 32GB)
Accessory
Quick Start Guide(Hardcopy)
AC Adapter 12V/50W
Power Cord
3 Pin Terminal Block to DC Jack
Power Rating
12V DC with Terminal Block (Default)
9~36V (Optional)
Adapter
12V 50W
Button
1 x Power Button (Optional)
Product FAQs
¿Qué es el Winmate W10IM3S-GCH2?
W10IM3S-GCH2 es un Panel PC G-WIN GC de 10,1 pulgadas, táctil capacitivo y Front IP65, basado en ARM A53 quad-core 2.0 GHz; integra cálculo y pantalla.
¿Qué tamaño, resolución y brillo tiene W10IM3S-GCH2?
La ficha detallada indica 10,1 pulgadas, 1280 × 800 y 350 nits.
¿Qué configuración táctil ofrece W10IM3S-GCH2?
Se indica multitáctil capacitivo proyectado. Verifique guantes, humedad y protector según la configuración elegida.
¿Qué conexiones utiliza W10IM3S-GCH2?
Se indican puertos USB, serie y red; cantidad y vídeo o radio opcionales dependen del modelo y pedido.
¿Cómo puede montarse W10IM3S-GCH2?
La mecánica indica montaje panel / VESA. Front IP65 requiere sellado correcto y no cubre automáticamente la parte trasera ni todos los conectores.
¿Qué sistemas operativos se indican para W10IM3S-GCH2?
La lista de sistemas indica Android 11 estándar (actualizable a Android 13); Yocto / Ubuntu Server opcional. Confirme imagen elegida y plan de soporte antes de desplegar.
¿Qué condiciones de funcionamiento tiene W10IM3S-GCH2?
La ficha indica 0–50°C y Front IP65. Compruebe protección posterior y limpieza del conjunto.
¿Qué distingue a W10IM3S-GCH2 en la integración?
La plataforma ARM A53 quad-core 2.0 GHz diferencia este modelo; el rendimiento depende también de RAM, almacenamiento, SO y periféricos.
¿Para qué aplicaciones sirve W10IM3S-GCH2?
Puede evaluarse para HMI de máquina, supervisión de producción y puestos industriales con software, E/S y montaje compatibles.
¿Qué debe comprobarse antes de elegir W10IM3S-GCH2?
Compruebe pantalla 1280 × 800, ARM A53 quad-core 2.0 GHz, SO elegido, E/S serie/LAN, sellado frontal y 0–50°C.
