W12MG3S-GSB1 Panel PC PCAP IP65 completo serie G-WIN ARM A78+A55 G-WIN de 12,3 pulgadas

CARACTERÍSTICAS PRINCIPALES

  • Panel de 12,3” 1920 x 720 con pantalla multitáctil capacitiva proyectada
  • BRAZO 2 x A78 2,2 GHz + 6 x A55 2,0 GHz
  • Conectores impermeables M12, IP65 a prueba de agua y polvo.
  • Resistencia a golpes y vibraciones según MIL-STD-810H
  • Compatible con el sistema operativo Android 13
  • Amplia entrada de energía 10-60 VCC con encendido
  • CERTIFICATIONS
  • IP65 MIL-­STD 810H FCC CE

W12MG3S-GSB1

Panel PC PCAP IP65 completo serie G-WIN ARM A78+A55 G-WIN de 12,3 pulgadas
Resumen
Especificación
La HMI automotriz Winmate es resistente al agua y al polvo IP65.

Protección contra el polvo y el agua

Las PC de panel de la serie G-WIN GS de Winmate están diseñadas con protección contra el polvo y las salpicaduras de agua según los estándares IP65, lo que permite que las HMI para vehículos todoterreno puedan satisfacer la necesidad de potencia informática avanzada en los vehículos de circulación por carretera.


La HMI automotriz todoterreno Winmate está diseñada para adaptarse a los vehículos que circulan por carretera.

Apto para aplicaciones en vehículos todoterreno

Las soluciones HMI para automoción Winmate están diseñadas con tecnología informática de alto rendimiento en un cuerpo compacto. Son adecuadas para instalarse en una sala de control de conducción con espacio limitado para vehículos todoterreno utilizados en agricultura, construcción, equipos de manipulación de materiales, etc. Las HMI de 12,3 pulgadas se pueden montar con soporte VESA e integrar en el tablero del vehículo. Gracias a sus medidas compactas, los operadores de las máquinas se benefician de una visión menos restringida fuera de sus cabinas, que se integra fácilmente en lugares de trabajo ergonómicos.

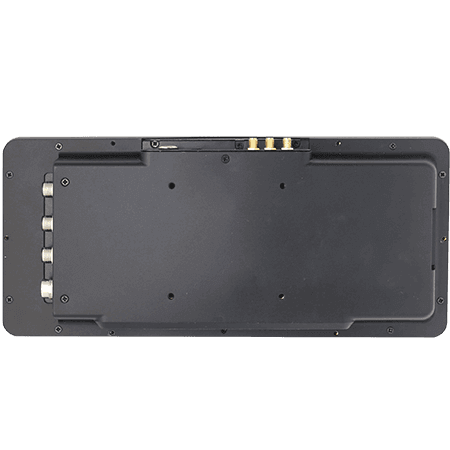

Tablero automotriz Winmate con puertos IO circulares M12 a prueba de agua.

Puertos de E/S integrales a prueba de agua

Las HMI automotrices están diseñadas para una integración perfecta con las unidades de control electrónico (ECU) para arquitecturas de vehículos actuales y futuras. Las interfaces CAN, Ethernet, RS232, DIDO y USB se proporcionan en los conectores M12, que son a prueba de agua para diversos entornos industriales.


El tablero de Winmate es resistente a vibraciones y golpes.

Diseñado para entornos hostiles

Adecuado para ofrecer funciones de control y visualización táctiles para vehículos todo terreno, camiones eléctricos, carretillas elevadoras, AGV en almacenes inteligentes o consolas de despacho en grúas, vagones mineros, trenes de alta velocidad, etc. La serie de productos GWIN GS está diseñada para entornos hostiles para soportar temperaturas y vibraciones extremas de conformidad con MIL-STD 810H.

Los paneles HMI son para usos exteriores y de alto brillo. La pantalla táctil capacitiva proyectiva integrada tiene capacidad multitáctil y se puede operar con los dedos, dedos mojados y guantes.

Display

Touch / Glass

Projected Capacitive Multi Touch Screen

Size

12.3 inches

Resolution

1920x720

Panel Brightness

1000.0 nits

Contrast Ratio

1000:1

View Angles

88,88,88,88

Active Area

292.92×110.22 mm

System Specification

Processor

ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz

Memory

4GB LPDDR4

Storage

Onboard 32 GB

Operating System

Android 13
Linux Yocto 5.10.104 with QT 5.15 (Optional)
Linux Ubuntu 22.04 (Optional)

WLAN

Support (Optional)

BT

Support (Optional)

WWAN

4G/LTE (Optional)

GPS

GPS/GLONASS (Optional)

Mechanical

Dimension

325.02 x 146.5 x 45 mm

Mounting

VESA mount

Cooling System

Fanless Design

IO Ports

USB Port

1 x USB 2.0 (M12 type)
1 x USB Type-C (OTG)

Serial Port

1 x RS232/422/485 (Default RS232) (Optional)

LAN

1 x LAN 10/100/1000 Mbps (M12 type)

SD Card Slot

1 x Micro SD Card Slot

SIM Card Slot

1 x SIM card slot (Optional)

DIDO

6 x Digital Input (M12 type) (Optional)

CANBUS

2 x CANBus (M12 type) (Optional)

Environment

Operating Humidity

5% to 95% RH

Operating Temperature

­­-20°C to 60°C

Storage Temperature

­­-30°C to 70°C

Shock

MIL-STD-810H Method 516.8 Procedure I

Vibration

MIL-STD-810H Method 514.8 Procedure I

IP rating

IP65

Certification

Certification

CE, FCC

Control

Button

1 x Power Button

Power

Power Rating

10V~60V with ignition control

Adapter

12V 50W

Accessory

Accessory

Quick Start Guide
M12 Power Cable
M12 USB/ LAN Cable

Optional Accessory

WLAN Antenna x 2 (Optional)
WWAN Antenna x 2 (Optional)
GPS Antenna, 3m (Optional)
M12 COM Port/CANBus Cable (Optional)
M12 Digital Input/CANBus Cable (Optional)
