MG30 Placa base industrial integrada ARM A78 + A55
CARACTERÍSTICAS PRINCIPALES
- Factor de forma de 3,5” (146 mm x 102 mm)
- LPDDR4 de 4 GB, eMMC de 32 GB
- LVDS integrado, eDP (opcional)
- ARM 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
- E/S traseras Admite 1 x COM, 2 x USB 2.0, 1 x USB tipo C, 1 x LAN, 1 x ranura SD
- CERTIFICATIONS
Factor de forma compacto de 3,5” con almacenamiento integrado

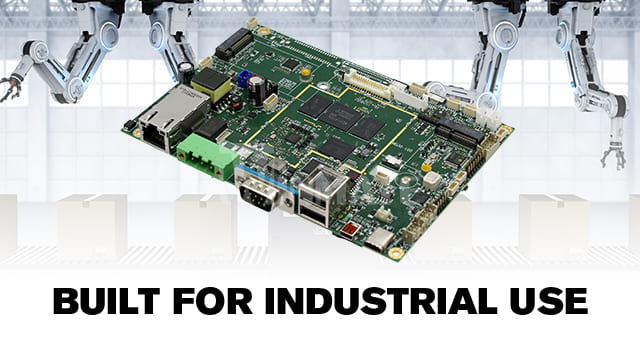

Diseñada con un factor de forma de 3,5” (146 mm x 102 mm), la placa base Winmate MG30 es una solución ideal para sistemas integrados que requieren un hardware compacto y eficiente. Su pequeño tamaño garantiza una integración perfecta en diversas aplicaciones industriales, incluida la automatización industrial y los dispositivos IoT, sin comprometer el rendimiento.
Arquitectura ARM avanzada para computación de alto rendimiento
Con un procesador ARM con 2 núcleos A78 a 2,0 GHz y 4 núcleos A55 a 2,0 GHz, la placa base Winmate MG30 ofrece una combinación equilibrada de rendimiento y eficiencia energética. Esta arquitectura es perfecta para gestionar tareas industriales complejas, incluido el procesamiento de datos en tiempo real y las aplicaciones multiproceso.
Interfaces de pantalla integradas para una salida visual flexible
Equipada con LVDS y compatibilidad con eDP opcional, la placa base Winmate MG30 permite una integración de pantalla de alta calidad. Esta flexibilidad la hace adecuada para aplicaciones como señalización digital, paneles de control industriales y sistemas HMI, proporcionando imágenes nítidas e interacción receptiva.
Conectividad enriquecida para una funcionalidad mejorada
La placa base Winmate MG30 cuenta con diversas opciones de E/S traseras, que incluyen 1 puerto COM, 2 USB 2.0, 1 USB tipo C, 1 puerto LAN y 1 ranura SD. Estas opciones de conectividad lo convierten en una opción ideal para aplicaciones que requieren transferencia de datos confiable, integración de periféricos y capacidades de red en entornos industriales e integrados.
Processor
ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
Memory
4GB LPDDR4
Storage
Onboard 32 GB
Operating System
Android 13
Linux Yocto 5.10.104 with QT 5.15 (Optional)
Linux Ubuntu 22.04 (Optional)
USB Port
2 x USB 2.0 Type A
1 x USB 2.0 Type C (OTG)
Serial Port
1 x RS232/422/485
LAN
1 x RJ45
PoE(PD, 802.3AT) (Optional)
Video
1 x Micro HDMI (Optional)
SD Card Slot
1 x Micro SD card slot (Max to 32GB)
SIM Card Slot
1 x Micro SIM Card Slot
Expansion Port
1 x M.2 2230 E-key Slot (for Wi-Fi Module)
1 x M.2 3042 B-key Slot (for WWAN Module)
Power Input
1 x 3-Pin Terminal Block, 12V DC
Power output
1 x 5V output (2 Pin Wafer)
1x 3.3V output (2 Pin Waffer)
USB
4 x USB 2.0 (2x4 Waffer/per)
2 x USB 2.0 for Touch (FFC Connector)
UART
1 x 6 Pin for UART
1 x 6 Pin for Debug
Serial port
1 x RS232/422/485 (2x5 Waffer)
Display
1 x LVDS (DF13)
1 x LVDS (FPC) (Optional)
1 x EDP (30 Pin Waffer) (Optional)
Backlight
1 x Backlight wafer(7 Pin)
DIDO
1 x 14 Pin DIDO (6 DI, 6 DO, GND, 5V)
OSD
1 x GPIO for 5 key OSD (6 Pin Waffer)
1 x GPIO For Membrane OSD (2x5 Waffer)
Speaker
2 x Speaker (L/R, 2 Pin Waffer)
Backup battery
1 x RTC Battery
Audio
1 x DMIC (4 Pin Waffer/Per)
1 x Analog MIC + Line out (5 Pin Waffer)
LED
2 x 4pin(1x4) for LED light bar indicator
I2C
2 x I2C
Certification
CE, FCC
Dimension
146 x 102 mm
Operating Humidity
95% RH, Non-Condensing
Operating Temperature
-20°C to 60°C
Storage Temperature
-25°C to 65°C
Accessory
Manual
